直流高壓發生器原理

| 作者：陜西意聯電氣 | 標簽：直流高壓發生器

　　直流高壓發生器原理：直流高壓發生器是由我國第1代（JGS）、第二代（KGS）、第三代（ZGS）便攜式直流高壓發生器的設計人葛希文教授級高工，根據中國行業標準ZBF24003-90（便攜式直流高壓發生器通用技術條件）的要求，重新設計制造的第四代便攜式直流高壓發生器。適用于電力部門、企業動力部門對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗。
　　直流高壓發生器是在Z-V型機基礎上發展的新一代直流發生器，它采用中頻倍壓電路。率先應用新的PWM脈寬調制技術和大功率IGBT器件。并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器實現了高品質、便攜式并能承受額定電壓放電而不損壞。
　　直流高壓發生器是意聯電氣充分吸取各用戶的寶貴意見，潛心研究為新世紀而推出的新一代產品，并應用了現代單片機技術，用LCD顯示屏取代了傳統的儀表和撥盤開關等。它保留了原產品采用的電壓大反饋使電壓穩定度大大提高和為氧化鋅避雷器試驗專門設計了0.75UDC-1mA功能外，我們?yōu)榇_保儀器體積小、重量輕便于攜帶，儀器工作頻率都在30kHz以上。
　　直流高壓發生器系列全部選用美國、日本等國先進技術的元器件和德國制造的型系列機箱，集實用與美觀一體。
　　直流高壓發生器的倍壓筒體用德國技術研制，中頻變壓器經有關專家特殊設計，體積小容量大。倍壓筒底座用△- Y形撐腳，即裝箱時縮成形，使用時展成Y形，支撐穩定方便。

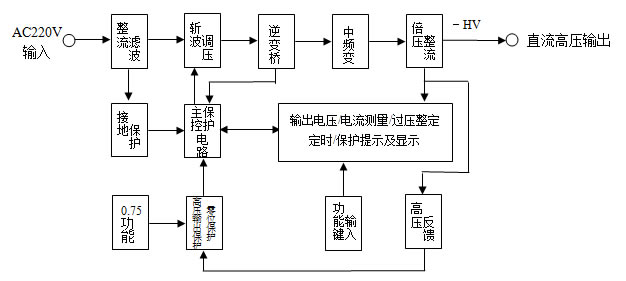

工作原理框圖
