高壓試驗設備

YLCDP系列超低頻高壓發生器

| 作者：陜西意聯電氣 | 標簽：直流高壓發生器

▍ 簡要說明　↴

　　超低頻絕緣耐壓試驗實際上是工頻耐壓試驗的一種替代方法。常規工頻耐壓試驗中需要大容量的試驗變壓器或諧振變壓器，設備笨重造價高，使用也不方便。因此，電力部門采用了降低試驗頻率，從而降低了試驗電源的容量。從國內外多年的理論和實踐證明，用0.1Hz超低頻耐壓試驗替代工頻耐壓試驗，超低頻高壓發生器不但能有同樣的等效性，而且超低頻高壓發生器的體積大為縮小，重量大為減輕，理論上容量約為工頻的五百分之一，且操作簡單，與工頻試驗相比優越性更多。

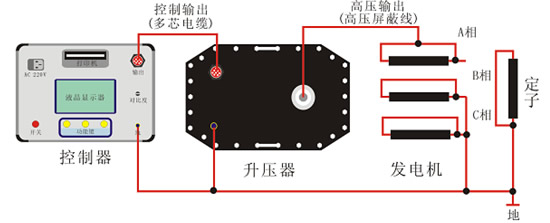

　　YLCDP系列超低頻高壓發生器是陜西意聯電氣結合現代數字變頻先進技術研制的一款超低頻耐壓試驗裝置，其采用微機控制，升壓、降壓、測量、保護完全自動化，體積小，重量輕，大屏幕液晶顯示，清晰直觀、且能顯示輸出波形、打印試驗報告�？蓮V泛用于電纜、大型高壓旋轉電機的交流耐壓試驗之中。

▍ 功能特點 　↴

♦ 電流、電壓、波形數據均直接從高壓側采樣獲得，數據準確。

♦ 具有過壓保護功能，當輸出超過設定的限壓值時，儀器將停機保護，動作時間小于20ms。

♦ 具有過流保護功能，設計為高低壓雙重保護，高壓側可按設定值進行準確停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于20ms。

♦ 高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻。

♦ 由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應

▍ 技術參數 　↴

◧ 輸出額定電壓：根據試品選擇合適型號。

◧ 輸出頻率：0.1Hz、0.05Hz、0.02Hz。
◧ 帶載能力：0.1Hz，zui大1.1μF；0.05Hz，zui大2.2μF；0.02Hz，zui大5.5μF。
◧ 測量精度：3%。
◧ 電壓正、負峰值誤差：≤3％。
◧ 電壓波形失真度：≤5％。
◧ 使用條件：戶內、戶外；溫度：-10℃～+40℃；濕度：≤85％RH。
◧ 電源保險管：根據型號選擇。

◧ 電源：頻率50Hz，電壓220V±5%。若使用便攜式發電機供電，發電機要求：頻率50Hz，電壓220V±5%，功率應大于3KW，并且在發電機的輸出端并聯一只功率不小于800W的阻性負載，以便穩定發電機的運轉速度，否則儀器將不能正常工作。

▍ 超低頻系列產品規格　↴

型號	額定電壓（峰值）	帶載能力	電源保險管	產品結構、重量
30/1.1	30kV	0.1Hz，≤1.1μF	10A	控制器：4kg 升壓器：25kg
		0.05Hz，≤2.2μF
		0.02Hz，≤5.5μF
40/1.1	40kV	0.1Hz，≤1.1μF	10A	控制器：4kg 升壓器：25kg
		0.05Hz，≤2.2μF
		0.02Hz，≤5.5μF
50/1.1	50kV	0.1Hz，≤1.1μF	15A	控制器：4kg 升壓器：35kg
		0.05Hz，≤2.2μF
		0.02Hz，≤5.5μF
60/1.1	60kV	0.1Hz，≤1.1μF	20A	控制器：4kg 升壓器：45kg
		0.05Hz，≤2.2μF
		0.02Hz，≤5.5μF
80/1.1	80kV	0.1Hz，≤1.1μF	20A	控制器：4kg 升壓器：45kg
		0.05Hz，≤2.2μF
		0.02Hz，≤5.5μF
90/1.1	90kV	0.1Hz，≤1.1μF	20A	控制器：4kg 升壓器：55kg
		0.05Hz，≤2.2μF
		0.02Hz，≤5.5μF
