電纜故障如何快速測試
| 作者：陜西意聯電氣 | 標簽： 電纜故障測試儀
電纜故障快速測試方法：
1．現場故障測試前應首先檢查電纜故障測試儀,電量是否充足，若電量不足時，應外接電源，儀器方可正常使用。

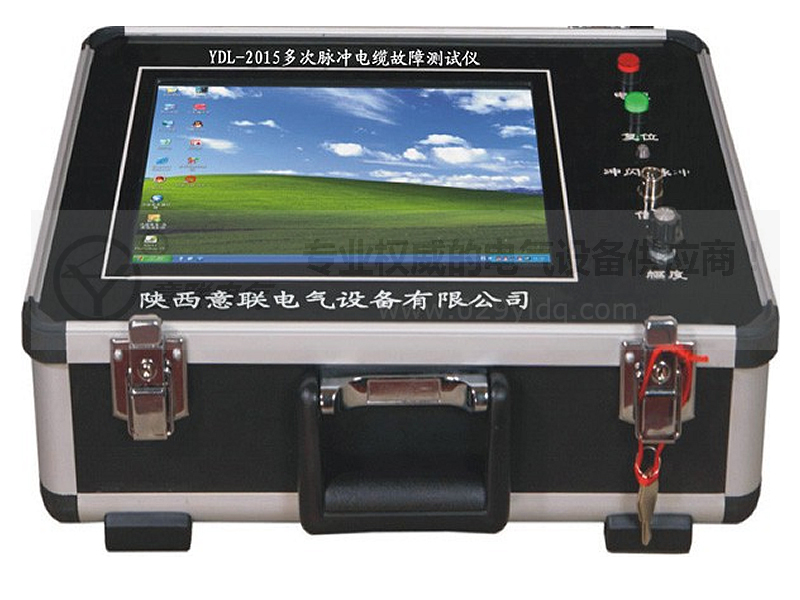

2．開啟“電源開關”，待電纜故障測試儀進入Windows桌面系統后，自動進入
電纜故障測試系統設置界面。
按下“測試電源”鍵，此時儀器面板上“閃絡、脈沖”指示燈交替閃爍，默認“低壓脈沖”狀態。（注：如果儀器退出電纜故障測試儀系統后，回到了桌面系統，需要重新進入電纜故障測試系統，可用觸摸筆雙擊桌面系統上電纜儀圖標，重新進入電纜故障測試系統設置界面）。
3．根據被測電纜的類型、實際長度及故障性質，用觸摸筆點擊電纜儀相關觸摸鍵，進行參數初始設置。
4．參數設置完畢（默認“低壓脈沖法”），將儀器測試線紅、黑二個夾子分別接到被測故障電纜的故障相和另一好相或電纜地線上，點擊“采樣”鍵，儀器自動進入數據采集狀態，波形同時顯示在屏幕上。再次點擊“采樣”鍵，儀器便進入“連續”采樣狀態。操作者可根據屏幕上顯示的波形幅度及位置不斷調節“位置調節”和“振幅調節”旋鈕。調整到波形便于分析為止，再點擊“取消采樣”觸摸鍵停止采樣。
5．如果設置“高壓閃絡法”，點擊“采樣”鍵后，儀器進入“采樣中”的等待狀態，對故障電纜高壓沖閃時，便會自動將“采樣盒”采集的信號顯示在屏幕上。并且再次進入“采樣中”的等待狀態，準備采集下一次高壓沖閃時的信號。在不斷高壓沖閃采樣過程中調節“位移調節”“振幅調節”旋鈕，調整到波形便于分析為止，再點擊“取消采樣” 觸摸鍵停止采樣，然后進行游標操作，得到故障點距測試端電纜長度。
開啟電源開關，待電纜故障測試儀自動進入電纜測試系統預置界面。根據被測故障電纜的類型、實際長度，點擊屏幕右側模擬鍵中的“電纜種類”、“檢測方法”、“長度選擇”、“采樣頻率”等，進行設置。
1．“電纜類型”的選擇：依據被測電纜的類型，不斷點擊“電纜種類”模擬鍵。觀察屏幕下方的當前狀態設置欄，直到顯示的電纜種類與被測電纜的種類一致為止。
2．點擊“檢測方法” 模擬鍵，屏幕下方的當前狀態設置欄循環顯示“低壓脈沖法”和“高壓閃絡法”。選擇“低壓脈沖法”狀態時，儀器面板上的“脈沖”綠色指示燈亮；選擇“高壓閃絡法”狀態時，儀器面板上的“沖閃”紅色指示燈亮。
3．點擊“長度選擇”：模擬鍵，屏幕下方的當前狀態設置欄循環顯示“﹤1KM、 ﹤3KM、＞3KM三種”。
4．參數設置完畢（選擇“低壓脈沖法”），將儀器測試線紅、黑二個夾子分別接到被測故障電纜的故障相和另一好相或電纜地上，點擊“采樣”鍵，電纜故障測試儀自動進入數據采集狀態，（如圖四所示）波形同時顯示在屏幕上。再次點擊“采樣”鍵，儀器便進入“連續”采樣狀態。操作者可根據屏幕上顯示的波形幅度及位置不斷調節“位置調節”和“振幅調節”旋鈕。調整到波形便于分析為止，再點擊“取消采樣”觸摸鍵停止采樣。
5．在進行數據處理時，可根據波形的具體情況對波形進行展寬、壓縮、左右移動，再滑動雙電子游標判讀故障距離。（如圖五所示）。
6．“保存”操作步驟：
點擊 “保存”按鍵，屏幕將彈出二級菜單。（如圖六所示）。完成波形的保存。
