▍ 簡要說明 ↴

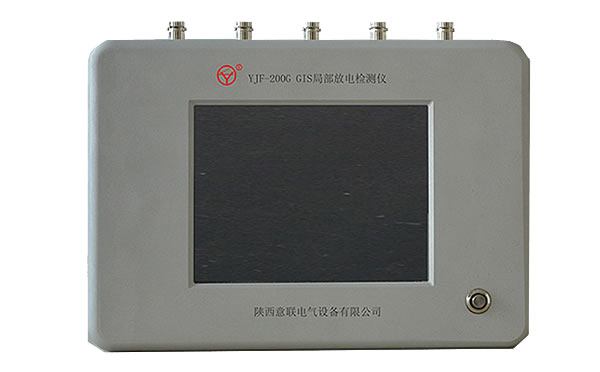

該GIS局部放電檢測儀檢測GIS在運行過程中局部放電情況，及時對GIS絕緣異常狀態和放電性故障做出預警，判斷局部放電的運行狀態，為GIS正常運行提供必要的指導數據，提高GIS運行的可靠性，安全性和有效性。
GIS局部放電的檢測方法：脈沖電流法；UHF測量法；超聲測量法
基本配置:局部放電檢測主機、UHF超高頻傳感器。可選配罝:高頻電流互感器、超聲波傳感器。

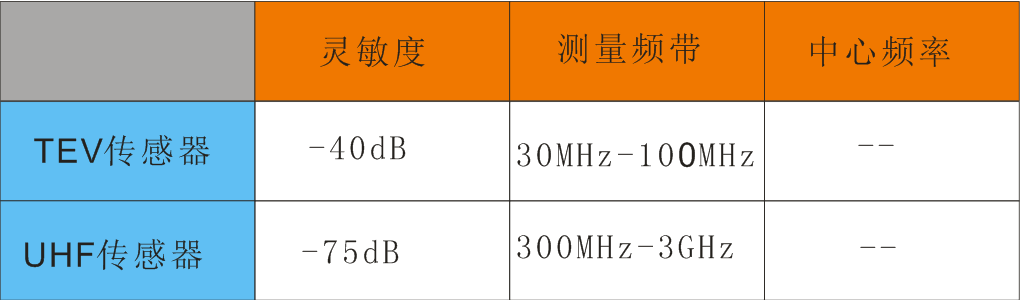

▍ 傳感器技術參數 ↴
▍ 性能指標 ↴
✓ 通道數:4個獨立測量通道1個外部觸發通道
✓ 采樣率：200MSa/s
✓ 采樣精度：12bit
✓ 主機顯示屏尺寸：6.5寸
✓ 操作方式：觸摸屏
✓ 主機接口： 1個RS232串口，2個USB口. 1個網口. 1個VGA接口
✓ 同步頻率范圖：30Hz～lMHz
✓ 電源模式：電池供電或外置交流電源（AC220V50Hz )
✓ 測量內容：放電幅值（Q），放電相位（,∅)，放電密度（N）
✓ 數據化處理采樣周期：≤1μs
✓ 局放信號顯示內容：
1)二維（Q-T: N—T: ∅-N )圖譜
2)三維（∅-Q-T, ∅—N-T )圖譜
3)幅值—時間關系，幅值一相位關系，放電次數一相位關系
✓ 充電電源:AC220V；頻率50Hz
▍ 功能特點 ↴
✓ 檢測運行中的GIS的絕緣情況，記錄數據及趨勢圖顯示，可以提前發現設備安全隱患，避免重大事故的發生；
✓ 抗干擾能力較強，系統具有可靠的電磁兼容性，同時采用數字濾波等先進信號處理技術，可以有效地消除現場干擾，在強干擾環堍下也能實現局部放電測量。
✓ 可以連續記錄波形，能夠隨時保存數據，保存圖形以便用戶在有需要時隨時調用、分析。
✓ 當GIS放電量超過預警時，儀器會自動報警提示。
✓ 儀器軟件可以顯示放電的時時波形圖、時域圖、頻譜圖、趨勢圖，能夠清楚的顯示出放電量值、脈沖個數以及與其相位的相關性、每周期脈沖個數、短期嚴重程度等，并能夠評估出局部放電的發展情況。
✓ 儀器符合IEC60270和IEC62478草案中的相關規定，可使用pC值以及mV值dB值等方式來顯示。
✓ 免費軟件升級服務：在用戶采購的設備硬件支持的情況下，我公司對售出的產品提供長久軟件免費升級服務，當我公司相應軟件更新時，可隨時為采購方提供軟件升級服務。
✓ 檢測系統采用簡便易用的連接方式，傳感器與檢測主機之間選用BNC、SMA接口，便于用戶使用。
✓ 體積小，便于攜帶，方便用戶在現場進行獨立測試，選用6.5寸屏幕高亮度液晶顯示器，可在陽光下清晰顯示圖文數據。
✓ 系統采用多通道數據采集，可對放電電信號、超聲波信號、天線信號等多種類型的信號進行綜合處理。
✓ 檢測主機具備防水、防震、防塵等特點，采用Windows操作系統，觸摸屏操作更加簡單、實用測量分析集成化，圖形畫面顯示更流暢，裝置具有極強的環境適應能力，能誃在惡劣的環境下正常運行。
✓ 本監測裝置可以完成在線局部放電試驗和放電點定位試驗。
