隨著城市的快速發展。電纜使用越來越頻繁，電纜的安全運行就成為每個供電部門保障的重點。電纜故障不可避免，如何快速解決電纜故障成為搶修人員的面臨的主要工作內容。
一、電纜的分類：
電纜根據絕緣介質不同分為：交聯電纜、聚氯乙烯電纜、油浸紙電纜、不滴流電纜（也稱之為少油電纜），橡套電纜等；根據電壓不同分為：高壓電纜、低壓電纜、控制電纜、通訊電纜等；
二、電纜故障分類：

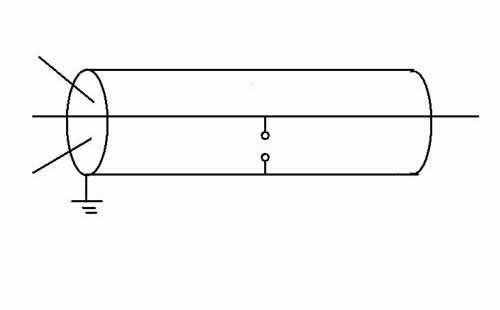

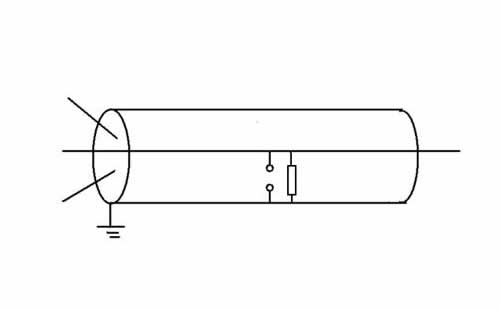

電纜故障的形成主要是機械拉傷、化學腐蝕、電纜長時間過流，或者地基沉降等因素造成的。電纜故障分為兩大類：低阻故障和高阻故障。高阻故障又分為 ：閃絡性故障和泄漏性故障，相地閃絡性故障相當于相線和地之間形成一個間隙。如圖：

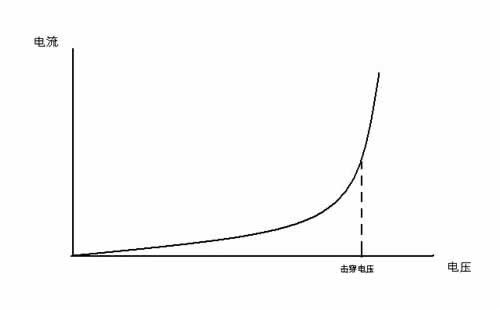

伏安特性如下圖：

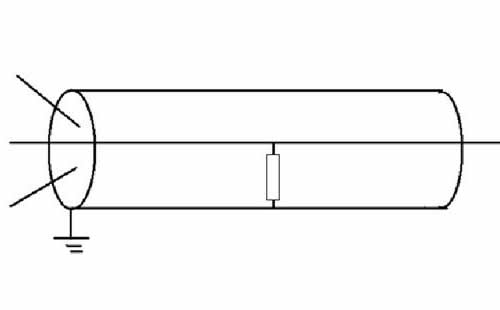

泄漏性故障，相當于相地之間形成一個大電阻，這個電阻小于電纜的絕緣電阻，如圖：
泄漏性故障示意圖

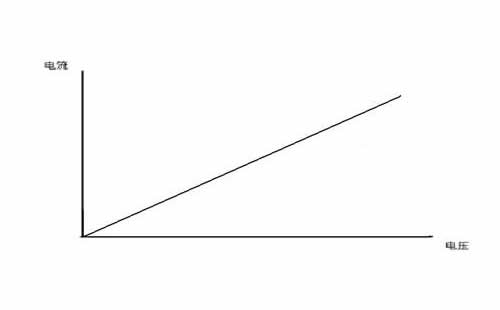

伏安特性如下圖：
這在測試電纜故障中有什么實際意義？這說明電纜故障要打穿放電，需要加足夠的電壓，只有電壓達到一定程度，電纜故障才能被擊穿。低阻故障：絕緣阻值小于100歐姆的故障，這種故障粗測非常簡單，但是放電聲較小或者沒有，定點相對比較麻煩。
三、電纜故障測試儀的組成：
電纜故障測試儀組成：主機、路徑儀、定點儀、高壓設備和放電電容。電纜儀的主機：用來測試電纜長度、電纜故障的大概位置；路徑儀：用來測試電纜的走向和埋設深度；定點儀也是后解決問題的關鍵設備：用來經確定點電纜故障位置；高壓設備和放電電容：用來給故障電纜打壓，是故障點放電，故障點產生振動，為故障定點創造條件。
電纜故障測試儀主機：
目前，常用的電纜測試主機有兩種原理設計的，一種為電橋原理的，另一種為雷達原理的，也叫時域反射法原理。這兩種原理的設備都很成熟，雷達法原理的主機通常稱為閃測儀或者沖閃儀，是目前電纜測試的主流設備。電橋測試電纜故障時，要求電纜要有一根好相，而且電纜的尾端需要好相和壞相跨接，并且要求跨接線的截面積和電纜的截面積相當。而閃測儀就沒有那么多限制，也不需要尾端短接，工作量相對較少。但是，在測試有些電纜故障時，由于電纜介質或者是電纜結構的問題，閃測儀采不出測試波形，這時就需要電橋進行輔助測試，另外，測試110KV電纜外護套故障時，需要電橋進行測距。綜上所述，要想粗測電纜故障位置，除了需要閃測儀，有時還需要電橋。
幾種主流的閃測儀：
1、 液晶顯示閃測儀如圖：
這是一款全功能、小型化的電纜故障測試儀，特點是體積小、重量輕、操作簡單、耗電量小、待機時間長、開機速度快。
2、 觸摸屏閃測儀如圖：

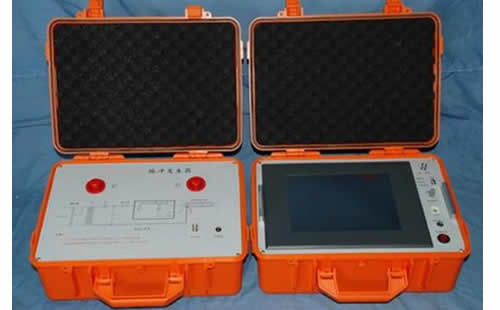

3、 多次脈沖閃測儀如圖：
多次脈沖電纜故障測試儀是近年來比較流行的閃測儀，優點是將沖閃波形（相對不規則）轉換為低壓脈沖波形，使波形易于識別。缺點：需要增加多次脈沖產生器，將多脈沖產生器串接到高壓發生器和故障電纜之間，利用閃測儀在多脈沖產生器上進行采集波形，這樣就必須升高電纜故障的擊穿電壓，這樣才能采集到的多次脈沖的故障波。

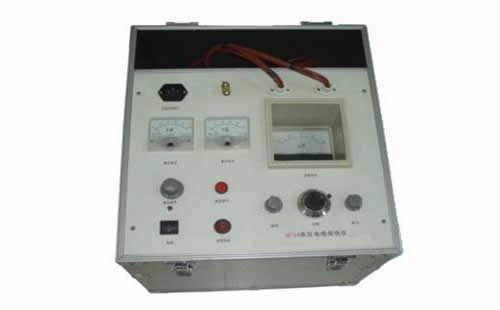

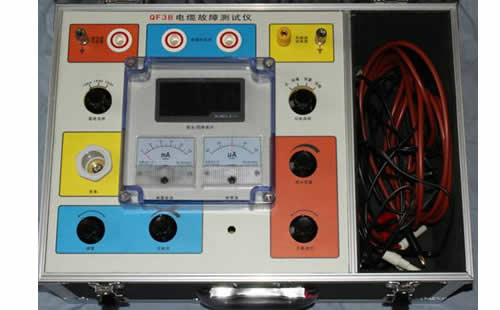

電橋：電橋分為高壓電橋和低壓電橋，低壓電橋在電纜故障測試中極少使用。下面是幾種高壓電橋7000V一體電橋,需要知道電纜長度，手動計算電纜故障位置。
配合不同的外部電源，可以高升到35KV。需要預置電纜長度，自動顯示
路徑儀：隨著數字技術快速發展，設備的快速更新，路徑分為了兩種，一種是傳統的模擬電路的路徑儀，一種是全數字的金屬管線探測儀代替了路徑儀。

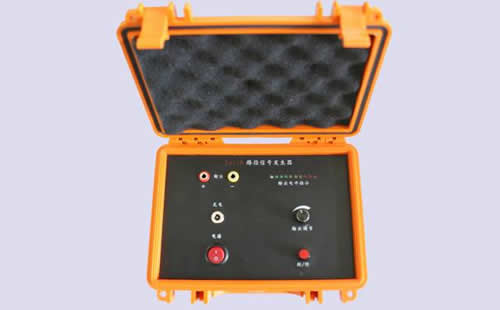

1、 傳統的路徑儀如圖：
這是發射部分。接收部分多種多樣，例如下圖：

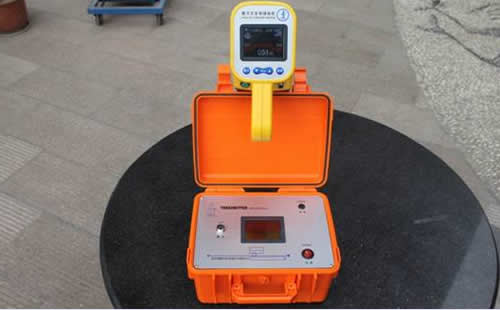

金屬管線探測儀是一款功能強大的儀器，可以使用多種模式（直連法、感應法、耦合法）測試金屬管線的路徑，可以測試帶電電纜或者不帶電路徑、埋設深度、還可以帶電識別電纜，可以查找金屬性接地故障（需要配備A字架）。全數字顯示，聲音提示，操作簡單。
定點儀：定點儀種類眾多，外形各異，定點儀的重要指標是靈敏度和抗干擾能力，將信噪比做的合適，就是一部好的定點儀。

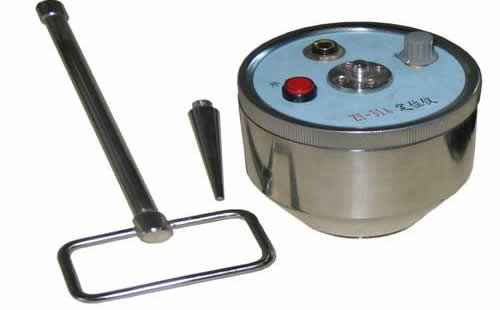

參考圖如下：

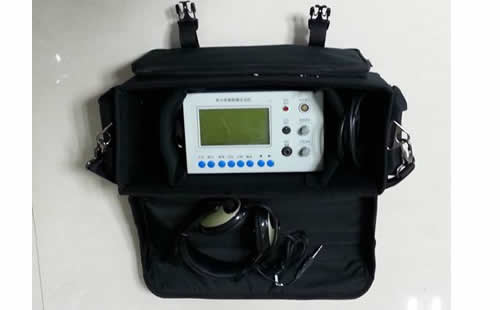

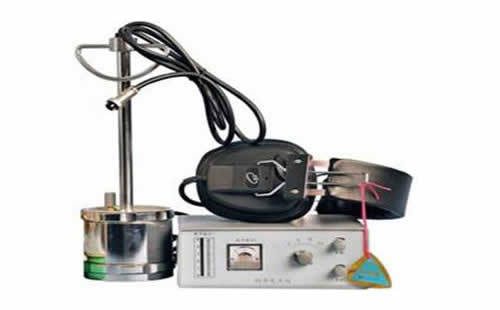

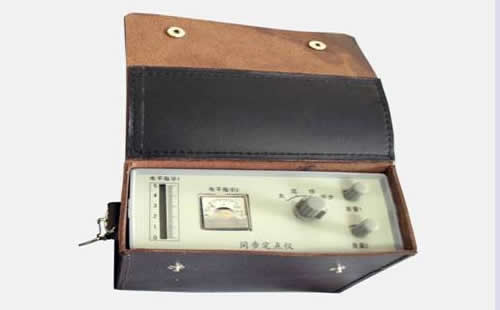

聲磁同步定點儀，帶有光柱顯示。

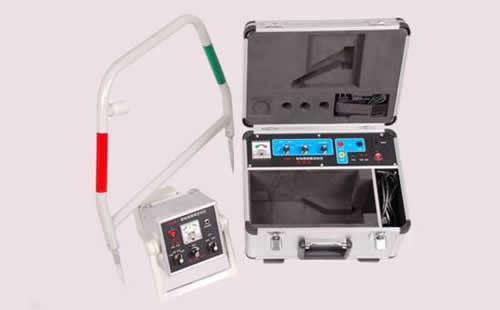

跨步電壓法定點儀，用來測試金屬性接地故障。
四、電纜故障測試儀的高壓附件：
電纜故障測試的高壓配件主要有試驗變壓器和電容，根據不同的組合形成多種樣式的產品。
1、 基本型：3KVA/50KV或者5KVA/50KV直流試驗變壓器,操作箱、35KV/2ｕF或者30KV/2ｕF脈沖電容器。這些設備非常常見。

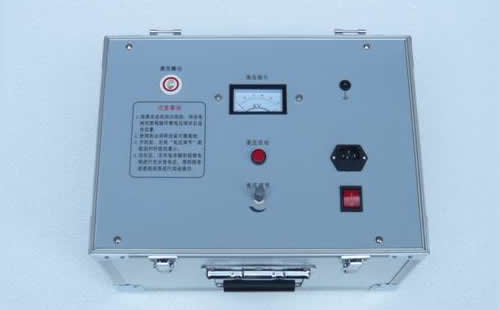

2、 設備升級（1）：利用電子技術將直流試驗變壓器、操作箱的功能一體化集成，體積小、重量輕的升壓設備。如圖：
目前，經常使用的有兩個規格：25KV、35KV兩種，輸出電流在40mA左右，重量8公斤左右，代替了數十公斤的試驗變壓器和操作箱。這種設備功率較小，適合于低壓或者電纜較短的高壓電纜故障（例如：1公里以內）

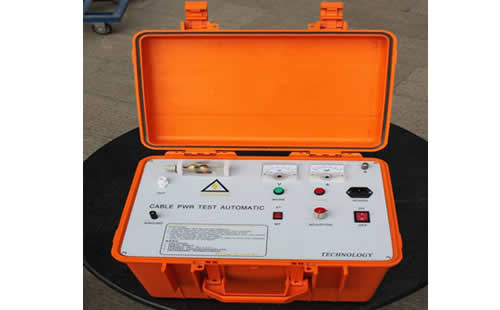

3、 設備升級（2）：利用電子技術，將試驗變壓器、操作箱、電容器、球間隙集成在一起，實現遙控/手動一體化操作，遙控距離不小于1000米，自動升壓、自動放電，多種功能為一體的小型化設備。如圖：
內置電容20KV/4ｕF，電壓輸出20KV，短路電流40mA，重量8公斤。

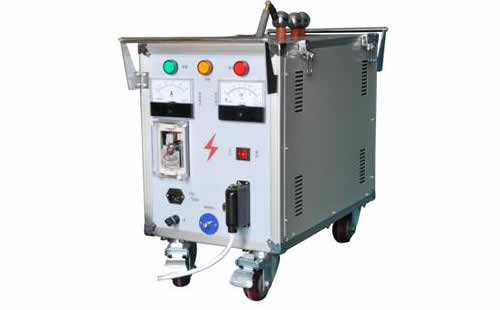

4、 升級設備（3）：將干式變壓器或者油式變壓器，操作箱、電容器、球間隙，組合在一起，實現自動升壓、自動放電、有線控制一體化設備。如圖：
輸出電壓70KV,短路電流100mA，電容30KV/1ｕF或者30KV/2ｕF，重量55公斤左右。
五、電纜故障測試基本步驟：
首先，判斷故障是相間故障還是相地故障，然后利用絕緣電阻測試儀和萬用表判斷是高阻故障還是低阻故障，大于100歐姆為高阻故障，反之為低阻故障。利用閃測儀和電纜好相測試電纜的長度，這個過程大約需要幾分鐘，就可以完成。閃測儀是用來測試發射波和反射波時間差的，電波在電纜中的傳播速度是做實驗測量出來的，根據時間乘以速度，計算出電纜的長度，這些過程是在閃測儀的內部完成的，我們只需要確定測試波形起點和終點，電纜的長度就在閃測儀上顯示出來了。
有人會問，這樣的測試結果是否會有誤差，如果有誤差，大概是多少？這樣的測試結果是有誤差的。閃測儀計算發射波和反射波之間的時間差，這個誤差可以忽略不計，主要的誤差在于電波在電纜中的傳播速度，傳播速度主要受到電纜絕緣介質有關，而和電纜的截面積無關，和電纜的導體的材料也無關。高壓電纜現在主要使用的是交聯乙烯電纜，這個電纜的傳播速度大概為172米/微秒，這個傳播速度經過我們長期的實踐驗證是比較準確的，誤差很小。以前使用的油浸紙電纜傳播速度為160米/微秒，這個數值也非常準確，誤差很小，只是現在這種電纜很少使用了。而現在使用低壓電纜中塑料電纜、橡套電纜，傳播速度相差很大，每個廠家的電纜傳播速度都有差異，而且差異比較大，這是測試誤差的主要因素。

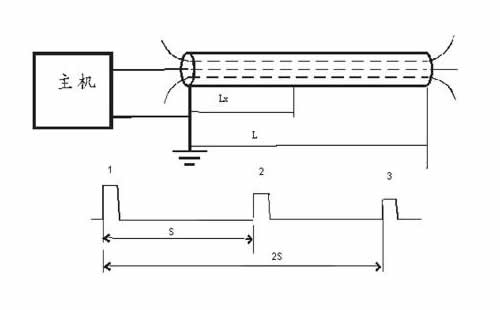

如何減少傳播速度引起的誤差，可以使用以下方法：閃測儀中有一項功能，測速度，也就是測電波在電纜中的傳播速度，首先找一盤已知長度的電纜，將電纜全長輸入閃測儀中，利用閃測儀采樣，就能測試出電纜的傳播速度。接線方式及測試波形如下：
圖的上半部是接線圖，非常簡單，將測試線的紅夾子接到電纜的好相，黑夾子接到電纜的另一個好相或者電纜的鎧裝，利用閃測儀低壓脈沖法進行采樣，得出下半部的波形，這是個正脈沖的波形圖，脈沖1，是閃測儀發射的脈沖，脈沖2和3是反射脈沖，脈沖2是一次反射波，脈沖3是二次反射波，我們測試的是發射波的上升沿和反射波上升沿的時間差，如果設置了速度，得出的就是全長，如果輸入了全長，得出的就是傳播速度。上面的波形圖是以正面沖為例的，如果是負脈沖的閃測儀，就是測試發射脈沖的下降沿和發射波的下降沿的時間差，或者說測試時間差用的是發射波和反射波的前沿（原理：S=V*t）。通過這樣的方法，平時將經常用到的電纜的傳播速度測試出來，并且記錄下來，在以后發生故障時使用，這樣就會將測試誤差降到低。

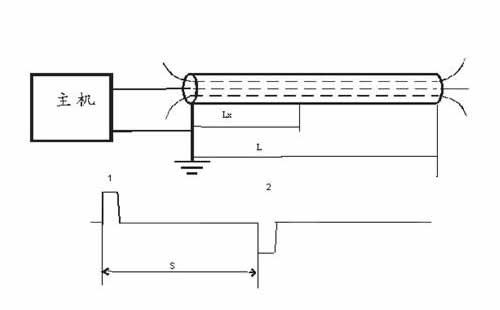

測試低阻（短路）故障波形圖：

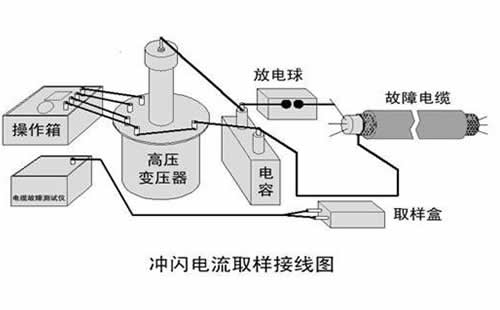

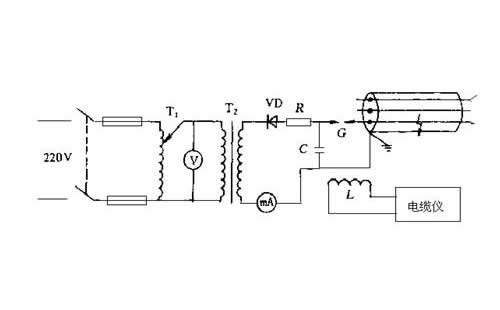

脈沖1為發射波，脈沖2為反射波，發射波與反射波極性相反，這種波形一旦出現，就證明電纜是短路故障，S就是故障距離。如果是高阻故障，就需要使用升壓設備，將故障點瞬間擊穿，然后利用閃測儀采集波形，分析波形，判斷故障距離，接線圖及波形圖如下:

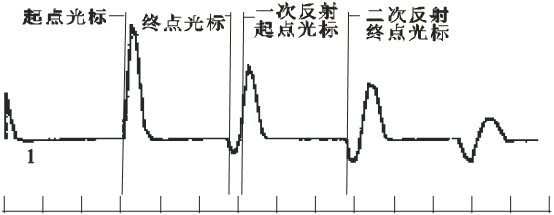

這是標準波形

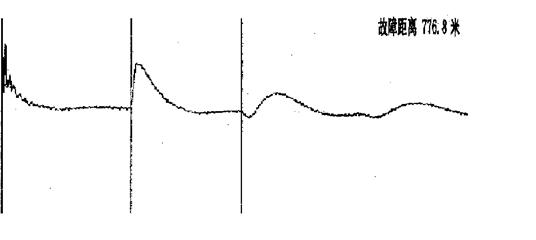

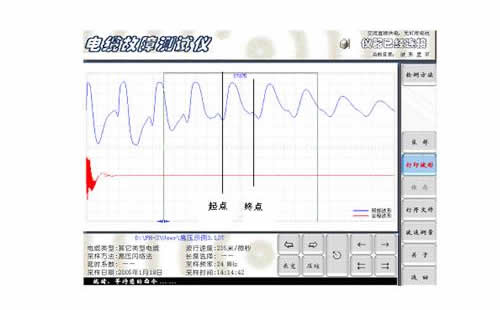

下面是實測波形
這幾個波形相對比較容易判別，拐點比較容易判斷。這是一個正方向波形圖。

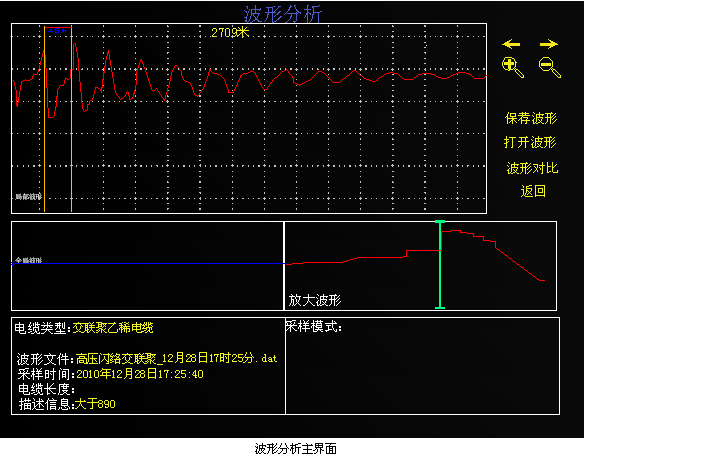

這個波形是反向的（與電流取樣器有關，可以調整一下電流取樣器，使波形反過來），這個波形相對比較難以判斷，這臺閃測儀的軟件中帶有波形局部放大功能，能夠減少粗測的誤差。
這是一個多周期測試波形，我們選擇了其中一個周期進行了標注，為了減少誤差，也可以標注多個周期，然后取平均值。
為什么要列舉這么多的波形，主要是為了大家在實際測試故障中，找一個和標準波形比較相近的波形，進行故障標注，這樣測試誤差就會很小。至于為什么要這樣標注故障的起始點和終點，請參看關于長線原理，波反射原理的相關書籍。
如果經過加壓以后，沒有采集到能夠判斷距離的波形，這時需要分析，是否是電壓不夠高，故障點沒有擊穿引起的還是地線衰減太大引起的。怎么判斷故障點是否擊穿，主要看放電電流，如果瞬間放電電流大于15A以上，我個人認為故障點已經擊穿，如果沒有擊穿，就需要繼續升高電壓，直到放電的瞬間電流超過15A。如果放電電流已經足夠大，仍舊采集不到可以標注的波形，就要考慮是否是地線衰減過大引起的，這些情況多出現在塑料電纜或者橡套電纜、有些專用電纜中，這些就需要借助高壓電橋進行粗測。高壓電橋還可以測試110KV電纜的外護套故障。
經過以上幾步的測試，基本上可以測試出電纜故障的大概位置，也就是完成了粗測。然后需要測試電纜的路徑，也就是電纜走向。這個部分沒有難點，無論是路徑儀還是管線儀，都是有發射部分、接收部分，用接收機接收發射信號，通過聲音或者數字找出電纜的位置以及埋設深度。
后就是定點。利用皮尺或者計米器測量到粗測的位置，給電纜上加壓，利用定點儀拾取電纜故障的放電聲音，找到聲音大點，就是故障點。
